Aprender sobre los tipos de cableado eléctrico e instalación
Para los usuarios más hábiles el bricolaje es, incluso, una actividad relajante. Pero lo cierto es que no todas las áreas son iguales de sencillas de tratar. Conocer los tipos de cableado eléctrico y su instalación te ayudará a manejar mejor las zonas que se ven afectadas por la electricidad.
Algo tan sencillo como un cambio de iluminación o la elaboración de un armario empotrado que lleve una luz implica tocar la corriente. Esto puede ser peligroso si no se conocen mucho las bases técnicas.
Aprender sobre los tipos de cableado eléctrico y su instalación te podría ahorrar llamar a un especialista para las pequeñas intervenciones. A continuación te facilitaremos alguna información al respecto. ¡Toma nota!

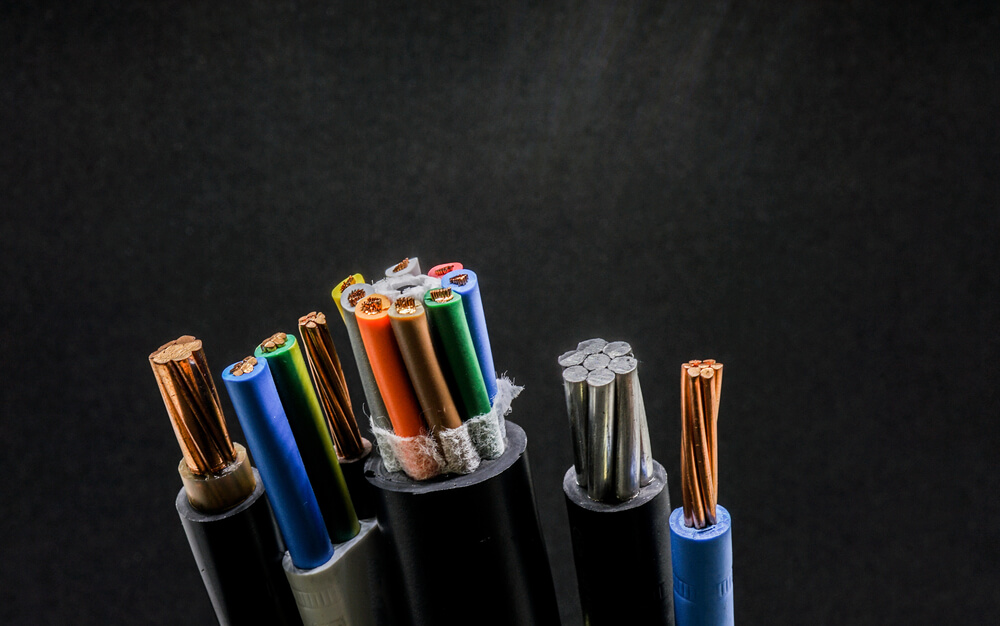

Los tipos de cableado eléctrico que existen
Comencemos por los conceptos más básicos: un cable es un elemento fabricado para conducir la electricidad. Por lo general, se realizan con el cobre como material conductor principal.
En ocasiones también se utiliza el aluminio, aunque su capacidad de transmisión es menor. Según las habilidades conductoras existen diferentes tipos de cables eléctricos:
- El conductor de alambre desnudo: se trata de un alambre en estado sólido que no aporta flexibilidad y no tiene ningún recubrimiento.
- El conductor de cable flexible: es el más común y el más comercializado. Está compuesto por multitud de finos alambres con una cobertura de plástico como protección.
- El conductor de alambre aislado: a diferencia del alambre desnudo, este lleva una capa de aislante plástico.
- El conductor de cordón: este está compuesto por varios alambres o cables que se envuelven para trabajar de manera conjunta.
Los tipos de cableado eléctrico según el color
Los códigos de color de los cables son muy importantes y tienen una razón de ser. El recubrimiento de estos materiales conductores tiene un color específico según la función concreta de la instalación. Para identificar los tipos de cableado eléctrico según su finalidad debes utilizar este criterio:
- Los cables negros, marrones o grises son los cables fase que conducen la electricidad desde la caja de servicio hasta los diferentes aparatos de la casa.
- Los cables azules son los neutros. A través de ellos la electricidad vuelve al sistema.
- Los cables verdes y amarillos son los cables de tierra. Estos cables son obligatorios en todas las instalaciones, ya que son los que evitan que nos electrocutemos. También previenen accidentes.
Una vez identificados los tipos de cables y las señales indicativas del sistema, ya se puede empezar a pensar en realizar una instalación. Es importante contar con estos datos previamente y tenerlos en cuenta.
De esta manera, sabrás qué cables no debes tocar cuando veas su color. También resulta crucial tomar todas las precauciones posibles, puesto que la electricidad podría ser peligrosa.
Realizar una instalación eléctrica en casa
Para realizar una instalación eléctrica lo principal será conocer bien la casa y realizar un croquis de la misma. Si dispones de esta información de obras previas o de su construcción, mucho mejor.
Tendrás que unir todos los enchufes de la casa con rotuladores de distinto color sobre el papel. La guía más útil será la realizada por amperios, asignando un color a cada espectro de potencia.
Debes señalar de manera especial los puntos en los que se sitúan los elementos de protección del cuadro eléctrico. Estos principales elementos son:
- El interruptor general automático (IGA).
- Interruptor diferencial (ID).
- Los pequeños interruptores automáticos (PIA).
El IGA es un protector de circuitos, el ID protege y desconecta la instalación en caso de escape eléctrico y los PIA protegen de sobrecargas y cortocircuitos.
A continuación se realizará el trazado de cables eléctricos de manera superficial. El empotrado requiere trabajos complejos de albañilería. De esta manera, se podrán cubrir los cables fácilmente con canaletas decorativas de plástico.
Por último, se colocarán los enchufes y los interruptores en los lugares deseados. Para mayor comodidad, los enchufes deben ir a unos 30 centímetros del suelo y los interruptores a unos 110 centímetros.
Para instalar el cableado correctamente debe ir cada cable desde su interruptor al cuadro eléctrico, siguiendo siempre el esquema eléctrico que se ha facilitado desde el principio.
Se conectarán todos los interruptores y enchufes en su línea correspondiente. Recuerda desconectar la corriente antes de manipular los cables por seguridad.
